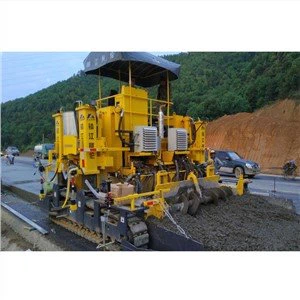

מרצפות בטון מחליקות

(בדרום מזרח אסיה)

מפרטים:

* :אופציונלי, רוחב הריצוף הבסיסי הוא 2500 מ"מ או 3500 מ"מ, ורוחב הריצוף מורחב במרווח של 250 מ"מ או 300 מ"מ.

זה מותאם אישית על ידי הלקוח בהתאם לדרישות הבנייה בפועל.

**:אופציה 1 -- QSB6.7-C220-30, Cummins, 163 קילוואט/2200 סל"ד;

אפשרות2--TAD850VE, Volvo160kW/2200rpm.

***:option -QSB6.7-C260-30, Cummins, 194 קילוואט/2200 סל"ד

כל המידע והמפרטים נכונים בזמן ההדפסה ונתונים לשינויים ללא הודעה מוקדמת.

מאפיינים

מאפייני ביצועים:

AHT4000/6000מכונות ריצוף בטון /8500/7500S מתוכננות עם הנעה הידראולית מלאה, בקרת מחשב מרכזית עם יכולות ניטור בזמן אמת ואבחון עצמי, ומערכת פילוס ומעקב אוטומטית.

● סקירה כללית

מכונה ברמה גבוהה, חדשנית, מתקדמת ופרקטית זו היא ציוד ייעודי לבניית כביש בטון וריצוף כיכר ונמל תעופה.

●מערכת ניהול מנוע יעילה

הגדרת מצב ECO מתאימה אוטומטית את כוח המנוע לדרישות הביצועים הנוכחיות. ה-AHT6000/8500/7500S מצוידים במנועי VOLVO TAD552VE/TAD851VE/TAD852VE, הכוללים טכנולוגיית מנוע מתקדמת, בעלת ביצועים גבוהים (עד 210 קילוואט/290HP הספק פלט) העומדת בתקני פליטות EC Stage IIIA.

● ריצוף בטון גמיש במיוחד

מרוצף הבטון יכול לסלול במדויק מדרכות ברוחב של 3.0 מ' עד 8.5 מ' ובעובי של עד 450 מ''מ.

●עיצוב מכונה מחוספסaנדעָמִידתבנית ריצוף

העיצוב הקשוח של המכונה מבטיח ריצוף בטון מדויק ועקבי בתנאי אתר קשים. המרצפת יכולה להיות תואמת לסדרה של 8.5 מ' (או 9 מ') של תבניות ריצוף מטריות.

●ארגונומיה וטיפול מושלמים

פלטפורמת המפעיל מתאפיינת בעיצוב ארגונומי, קונספט הפעלה ידידותי למשתמש ונראות יוצאת דופן, הנעה הידראולית עצמאית מלאה, מיקרו-מחשב עם תצוגה ויכולת אבחון עצמי, בקרות חכמות לנוחות וקלות תפעול.

●מערכת היגוי והנעה ברמת דיוק גבוהה

מערכות יישור ומעקב אוטומטיות מבטיחות מישוריות, ישרות וחלקות של הריצוף בעיקולי כביש. מערכת הבקרה החכמה ומערכת ההיגוי למניעת החלקה מבטיחות את ישרותו של ריצוף בטון מדויק.

●עיצוב מכונה מודולרי לחלוטין

העיצוב המודולרי המלא של המכונה מאפשר לשנות ולשדרג בצורה גמישה עם אפשרויות חדשות בהתאם לדרישות המשתמש. מידות קומפקטיות ודרישות תיקון מינימליות מבטיחות שניתן להעמיס את המרצפת בקלות ולהוביל בצורה חסכונית. בהתאם לתצורה, מכניס מוט הפלאגים או הקורה המתנדנדת והסופר חלקה יותר יכולים להישאר מחוברים למכונה במהלך ההובלה.

תכונות (9)

מנוע

מנוע מקורר מים של וולוו/קאמינס, שמירה חזקה ומומנט גבוהה,

צריכת דלק נמוכה, פליטה תואמת לסביבה באירופה.

מכשיר רטט

תדר סופר גבוה, רטט חזק, צפיפות גבוהה של ריצוף צד עליון

מערכת פילוס אוטומטית

מערכות פילוס ומעקב אוטומטיות מבטיחות מישור משטח ריצוף וישרות הכביש.

צלחת גירוד

נשלט באמצעות שני צילינדרים הידראוליים כדי לשלוט בכמות הבטון הנכנסת לתבנית העיצוב, שיכולה לעלות ולמטה במלואה או למעלה ולמטה באופן עצמאי ב-lh או rh.

מערכת טיולים

שני זוחלים עם הנעה הידראולית ובקרת מיקרו-מחשב מבטיחים מהירות קבועה מראש, ריצה נכונה בקו ישר והיגוי חלק סביב עקומות

עיצוב ארגונומי מושלם ותפיסת תפעול

פלטפורמת המפעיל המעוצבת בצורה ארגונומית כוללת קונספט הפעלה ידידותי למשתמש ונראות יוצאת דופן, מה שמקל על המפעיל את העבודה.

שימון מרכזי

שימון מרכזי יכול אוטומטי. טען שומן סיכה לרכיבי מניע בטמפרטורה גבוהה, הארך את תקופת השחיקה ביעילות, שפר מאוד את האמינות של הטרחה וההזנה.

ציוד סטנדרטי או אופציונלי

1. ויברטורים הידראוליים

הסלולר מגיע כסטנדרט עם 14 חיבורים הידראוליים להפעלת הוויברטורים ההידראוליים (9 או 24 זמינים כאופציונלי)

2. מכניסי סרגל צד נפרדים

מכניסי מוט קשירה צדדיים על המאובזר משני הצדדים מכניסים אוטומטית מוטות קשירה לסלילת מדרכות כביש סמוך

3, מכניס מוט קשירה אורכי (רק עבור AHT8500/SF7500S)

מוטות קשירה אורכיים מוכנסים אוטומטית כדי למנוע מהלוחות להתרחק בחיבורי האורך.

4, אופציונלי SUPER SMOOTHER

הסופר החלקה העשוי מחומר איכותי מבטיח איכות פני שטח מושלמת

5, מכניס קרן נדנוד אופציונלית (רק עבור AHT7500S)

הקורה המתנדנדת בעלת הכוח האקסצנטרי, הכבדה, עם פונקציית הרמה אוטומטית כאשר המכונה נעצרת יכולה להסיר כל אי סדרים במשטח ריצוף הבטון.

6, מכניס DBI אופציונלי (רק עבור AHT7500S)

למכניס המוט הנרחב (DBI) המותקן על מסגרת המכונה (רק עבור AHT7500S) יש את פונקציית ההחדרה האוטומטית האופציונלית שיכולה להכניס את מוט הפלאגים למיקום המדויק.

היתרונות של מרצפות החלקה מסדרת AHT4000/6000/8500/7500S

1 . חָזָקמנוע

המנוע החזק מבטיח ריצוף בטון יעיל בטווח ההספק והמומנט האופטימליים בכל עת.

2. ניהול מנוע אופטימלי לביצועים במצב Eco

מצב ECO יכול להתאים אוטומטית את תפוקת המנוע בהתאם לדרישות הביצועים כדי להבטיח יעילות מנוע אופטימלית, צריכת דיזל חסכונית ופליטת רעש נמוכה.

3. תפיסת הפעלה סטנדרטית, אופטימלית ארגונומית, לוח בקרה מאורגן בבירור

עם המסך המתקדם והסמלים הברורים והניטרליים בשפה, לוח הבקרה מקדם פעולות פרודוקטיביות באתר. קונספט ההפעלה הסטנדרטי, המובן מאליו, המשמש בדגמים שונים, מציע השפעות סינרגיה טובות יותר.

4. גישה נוחה לנקודות התחזוקה והבדיקה ממזערת את דרישות התחזוקה.

5. מערכת בקרת מכונה באיכות גבוהה

מערכת בקרת המכונה האיכותית המשתמשת בתוכנה הקניינית של ZJAR PAVING מגבירה הן את בטיחות התפעול והן את מגוון היישומים של המרצפת.

6. SERVICE AGNOSTICS SYSTEMWIDIAG

ZJAR PAVER, מערכת אבחון השירות עם ממשק סטנדרטי, מאפשרת לטכנאים לפתור תקלות במהירות ישירות באתר.

7. מערכת בקרת מדרון רוחבי

טכנולוגיית בקרת מדרון רוחבי אלקטרונית חדשנית שפותחה על ידי ARAN מפחיתה משמעותית את זמן התגובה של המכונה, וכתוצאה מכך לאפקט הריצוף הרצוי.

8. התאמת מהירות (הליכה במכונה וויסות מהירות)

התאמת המהירות בעזרת המחשב של כל יחידת מסילה בודדת מאפשרת הקפדה על מפרטים בדיוק מדויק, גם בעת סלילת עיקולים.

9. המרה מהירה במהלך הובלה והובלה קלה

המאמץ המינימלי הנדרש להסבת המרצף במהלך ההובלה מפחית את עלות התפעול. יכולת תמרון וממדי מכונה קומפקטיים הופכים את ההובלה לקלה.

סצנות יישום:

סצנות של בניית כיכר ונמל תעופה

סצנות של בניית כבישים ומנהרות

AHT8500 צורה חד-שלבית עם פינה וקצה טובים ומסודרים

פעולה מדויקת עם מערכת הרמה האוטומטית מובילה לאחידות רבה של משטח המדרכה.

באזורים רבים של דרום מזרח אסיה, נדרש להציב רשתות פלדה בתוך ריצוף הבטון.

וחלק מהפרויקטים דורשים להציב מוטות קשירה אורכיים בצורות בטון, שאותן ניתן גם להציב מראש באופן ידני.

יישום המנגנון להכנסת מוטות משיכה אוטומטית

WorkingPעקרון:

1. משאית הבטון יוצקת תערובת בטון לפני המפזר; הסלולר נע קדימה במהירות מסוימת; מנגנון העבודה מתחיל לעבוד.

2. מפזר הברגים מפריד את הבטון הנערם בכיוון שמאל וימין ומפזר אותו באופן שווה מול צלחת הגרידה.

3. פלטת הגירוד הזמנית, עם גובה מתכוונן הידראולית, מגרדת את הבטון המלט לעובי טרום הריצוף הנדרש.

4. מוט רטט תוסף המרת התדר רוטט בתדירות מסוימת כדי להוציא אוויר החוצה שמתערבב בבטון במהלך הערבוב ולאחר מכן כדי לסלק נקבוביות.

סלילת כבישים עירוניים בדרום מזרח אסיה, שם נסללו חצאי ריצוף הכביש בהתאמה.

כביש קלס 1 בפוארטו פרינסס, הפיליפינים

תוך פרק זמן קצר מאוד, עומס העבודה בסלילת כביש הבטון הסתיים במהירות באמצעות בנייה בעצימות גבוהה. בקמבודיה

שיפור ניכר באיכות הבנייה ויעילות העבודה זכו לשבחים רבים מהבעלים המקומיים

בנייה באפריקה בניגריה, מדגסקר, סנגל ומאוריציוס

פעולת ריצוף מתואמת, יעילות גבוהה

בניית ריצוף, אם אתה צריך להימנע ממכשולים, יש צורך במספר טפסות בטון פשוטות כדי להשלים את הריצוף מחדש.

Two אפשרויות של טעינה עבור הובלה ימית:

אין צורך להסיר חלקים בגודל גדול כגון מסלול הזחל; כל המכונה נשלחת במיכל המתלה השטוח; כאשר מועברים לאתר הבנייה, זה יכול לעבוד לאחר הרכבה של מספר קטן של אביזרים, כפי שמוצג בתמונה למעלה.

לפרק את מסלול הזחל של כל ציוד המכונה לחלקים קטנים עצמאיים ולהכניס למיכל בהתאמה. במשלוח לאתר העבודה ישנן עבודות הרכבה רבות לפני שניתן להכניסו לבנייה.

טעינה להובלה יבשתית:

טעינת סחורה להובלה יבשתית: הרם את הסלולר על הנגרר הרציף

הובלת כבישים למרחקים ארוכים באמצעות נגרר שטוח

הסע את המרצף אל קרוואן הרציף ממסגרת תמיכת ההליכה הייעודית המותקנת בצד.

אישור ISO

אישור CE

שירות שלאחר מכירה:

באמצעות שיתוף פעולה, אינטגרציה וארגון מחדש, חברת ARAN משפרת באופן מקיף את החוזק הטכני שלה, ויוצרת מנגנון פיתוח חדש לקפיצת מדרגה.

חברת ARAN תהיה בקנה אחד עם התפיסה הארגונית של "יצירת ערך למשתמשים" ותשפר את הליבה התחרותיות של הארגון, כדי להשיג צמיחה חדשה של Zhenjiang Aran Machinery Co., LTD

התחייבות לשירות לאחר המכירה של המוצר

היצרן יבטיח את איכות הציוד לתקופה של 12 חודשים לאחר ביצוע התשלום (למעט צריכה רגילה, חלקי מנוע וחומרים מתכלים). בתקופת האחריות, המוכר יערוב באופן מלא לתפעול הציוד. בתקופת האחריות, אם יתרחש כשל איכות או נזק כלשהו במהלך פעולת הציוד, המוכר ימסור למשתמש את אותם חלקי חילוף בדרך האוויר על חשבון המוכר.

לאחר מכירת ריצוף הבטון, לבקשת משתמש הקצה, יישלחו לאתר ללא תשלום מהנדסי שירות מקצועיים מתחנות שירות סלולריות מקומיות או מחו"ל לצורך התקנה, הפעלה והדרכה טכנית למשך 15 יום. עלות הטיסה הלוך ושוב לאתר העבודה ועלויות הובלה מקומיות לאנשי שירות מקצועיים יחולו על המשתמש. בנוסף, במידה והפרויקט של הרוכש מצריך שירותים טכניים נוספים לאחר סיום ההזמנה וההכשרה הטכנית, המוכר ידאג למהנדס השירות שלו להאריך את השהות או לבקר באתר.

החברה תמשיך לייעל מוצרים ולספק אחריות שירות. לאחר קבלת הודעת דרישת השירות של הקונה, נספק תשובה בכתב תוך 24 שעות, נציע את שיטת הטיפול המתאימה, ונעביר את החלקים באוויר או אקספרס לאתר המשתמש בזמן הקצר ביותר, על מנת שמשתמשינו בחו"ל יוכלו ליהנות לכל החיים. שירות טכני ואספקת חלקי חילוף.

בקרת איכותלתהליך ייצורוייצור

תוך הקפדה על עיקרון "הכל למען המשתמשים", החברה מספקת שירותי התאמה אישית של ציוד בהתאם לצרכי המשתמש. בהתבסס על טכנולוגיה זרה מתקדמת, בשילוב עם התנאים המקומיים בפועל של סלילת כבישים, Zhenjiang Aran שיפרה ושכללה ללא הרף את עיצוב המוצר שלה, ופיתחה סדרה של קבוצות מוצרים של משטחים וציוד ערבוב. בינתיים, החברה גם שלטה במיומנויות לפיתוח סוגים חדשים של מוצרי סלילת כבישים. עם הטכנולוגיה המובילה, הרוח החדשנית, האיכות האמינה והבטחת השירות שלה, Zhenjiang Aran משווקת כעת את מוצריה ברחבי העולם. בסין, אפריקה, מזרח אירופה, הודו, אמריקה הלטינית, המזרח התיכון, רוסיה ודרום מזרח אסיה, ז'נג'יאנג ארן עוזרת לבנות עתיד יפהפה לעולם.
